如何正確使用標準鉑電阻溫度計

整理發布: 京儀股份時間: 2018-07-09 12:39 瀏覽次數：

如何正確使用標準鉑電阻溫度計 文章由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。摘要：?jiǎn)?如何正確使用標準鉑電阻溫度計獲得高精度測量？答:標準鉑電阻溫度計是國際溫度標準規定的插補工具。測量精度高，穩定性好，適用于我國0-961℃國家標準的傳遞。ITS-90國際溫度。。。

問:如何正確使用標準鉑電阻溫度計獲得高精度測量？

答:標準鉑電阻溫度計是國際溫度標準規定的插補工具。測量精度高，穩定性好，適用于我國0-961℃國家標準的傳遞。ITS-90國際溫度標準實施后，標準鉑電阻溫度計的上限從630.74℃擴大到961.78℃，大大增加了標準鉑電阻溫度計的品種和規格；標準鉑電阻溫度計可根據使用溫度范圍分為許多類別。

標準鉑電阻溫度計是一種精密的測量?jī)x器，是根據金屬鉑的電阻值隨溫度變化這一特性來測量溫度的，它是由鉑絲組成的測溫敏感元件、絕緣骨架、保護套管及引線組成、繞制在骨架上的鉬絲采用無應力結構，這樣溫度變化時感溫鉑絲能自由膨脹和收縮，在外力作用下，比如震動，運輸貨操作不當，鉑絲會發生形變，使鉑絲各部分產生應力（也因應力的不均勻性，鉑絲出現應力集中現象），0.01℃以上時這種應力將使鉑絲的電阻值升高，而形成這種形變后的鉑絲又處于穩定狀態，因此，形變和應力是引起標準鉑電阻溫度計電阻值不穩定的一項重要因素。

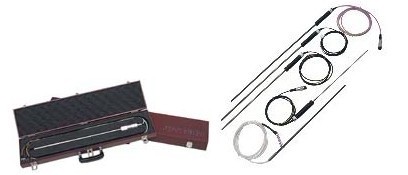

工業溫度計產品圖片

如何正確使用和維護標準鉑電阻溫度計？
如何正確使用和維護標準鉑電阻溫度計在國際上并無特殊的規定，云潤儀表根據數十年生產經驗和參考大量的資料，認為zui重要的就是使鉑絲感溫元件盡可能處于無應力狀態，并在以后的使用過程中盡量繼續保持這種狀態。溫度計使用也可以參閱《標準鉑電阻溫度計檢定操作過程》，本文總結了標準鉑電阻溫度計使用經驗供廣大從業人員參考。

1、標準鉑電阻溫度計應存放在出廠時配骭的專門的盒子里，取出或放入時應打手握住溫度計手柄，左手拿著引線，切忌晃動，要輕拿輕放，劇烈晃動會使鉑絲產生應力，引起Rtp電阻值變化、不管插入任何測溫介質中，首先要用酒精脫脂棉棉球?qū)囟扔?jì)擦幾遍，涼曬后一定要慢將溫度計插入被測介質中。

2、標準鉑電阻溫度計在插入鋅點爐時，首先要將溫度計慢慢插入420℃的退火爐中預熱，然后再將溫度計慢慢地插入鋅點爐中，在達到熱平衡后開始測量。這樣操作的目的是為了保護溫度計，使鋅凝固溫坪更平更長。標準鉑電阻溫度計在水三相點瓶中測量時，應將處于室溫下的溫度計在預冷管中預冷5-10分鐘，在達到熱平衡后開始測量，注意測量時通過標準鉑電阻溫度計的電流為1mA。

3、以水槽或油槽為測溫介質時，溫度計要用木質的夾具固定，以免槽子攪拌時會將溫度計損壞，但夾具也不可太緊。測量完畢將溫度計取出，涼曬后，用軟布把溫度計擦凈，特別是當溫度計在油槽中使用后，必須擦凈，否則溫度計的外管容易污染，溫度計外壁的油會由于退火而發黑，也污染退火爐和檢定爐。在-50～0℃時：標準鉑電阻溫度計的插入深度應為150-200mm。50℃以上時標準鉑電阻溫度計的插入深度為200-300mm。

4、zui近十幾年生產的標準鉑電阻溫度計，外管及骨架都是石英玻璃的、zui高使用溫度上限未必相同，在退火前一定要分清，以免造成不必要的損失?。?biāo)準鉑電阻溫度計超過規定上限溫度使用時，測量誤差將增大，溫度計內部所充的氣體通過玻璃接頭向外擴散，這一損傷是不可逆的，同時過熱造成鉑絲下垂，或使鉑絲受到污染，也可能導致不可逆的損傷。

5、標準鉑電阻溫度計要避免高溫淬火，快速冷卻會損壞溫度計，使溫度計內部鉑絲變形產生應力，改變溫度計的電阻溫度特性，也可能造成溫度計外管吸晶，縮短溫度計的使用壽命。

溫度計退火時，一定要等爐子在設定值上基本穩定后再放入溫度計，退火溫度高，應使溫度計隨爐溫冷卻，放入時更要小心，退火時間到后不可立取出溫度計。冷卻到420℃以下方可取出。

標準鉑電阻溫度計鉑絲輕微變形，引起電阻值的小變化，在適當?shù)臏囟认露唐谕嘶?，電阻值就能恢?fù)到變形前的大概數值，但大的變形在較高溫度下長時間退火，電阻值也不可能恢復到變形前的數值，因或多或少還有殘余應力存在，所以一定要避免形變。因此，標準鉑電阻溫度計在使用期間應經常檢查鉑絲是否異常、鉑絲有無下垂，另外，溫度計要經常檢查水三相點的電阻值，若發現所測得的電阻值與證書中的值差別較大，對于一等標準鉑電阻溫度計大于5mK，二等標準鉑電阻溫度計大于10mK，應提前送檢溫度計。

溫馨提示：
標準鉑電阻溫度計的制造工藝較復雜，不耐震動，石英玻璃外管容易破碎。對操作使用要求較高，這是它的缺點。但是，一等標準鉑電阻溫度計和二等標準鉑電阻溫度計在O-420℃范圍內的測量總不確定度分別小于0.012℃和0.05℃，遠遠超出標準熱電偶的測溫準確度，是目前國際上公認的zui精密的溫度測量?jī)x器，應用越來越廣泛，它的優勢也越來越突出。在實際工作中要合理正確的使用標準鉑電阻溫度計，盡量消除或減少引起誤差的因素，就一定能得到高準確度的測量。標準鉑電阻溫度計是一種精密測量?jī)x，根據金屬鉑電阻值隨溫度變化的特性測量溫度。它由鉑絲感溫元件、絕緣框架、保護套和導線組成。纏繞在框架上的鉬絲采用無應力結構，使得溫敏鉑絲在溫度變化時可以自由伸縮。在外力作用下，如振動和貨物運輸操作不當，鉑絲會變形。鉑絲的所有部分都會產生應力(由于應力不均勻，鉑絲中會出現應力集中)。當應力高于0.01℃時，鉑絲的電阻值將增加，形成這種變形后的鉑絲將處于穩定狀態。因此，變形和應力是導致標準鉑電阻溫度計電阻值不穩定的重要因素。

如何正確使用和維護標準鉑電阻溫度計？
如何正確使用和維護標準鉑電阻溫度計在世界上沒有特別的規定。根據幾十年的生產經驗，并參考大量數據，云潤儀器認為，較大限度地將鉑絲感溫元件保持在無應力狀態是非常重要的，并在未來的使用中盡量保持這種狀態。溫度計的使用也可參考標準鉑電阻溫度計的驗證操作流程。本文總結了標準鉑電阻溫度計的使用經驗，供廣大從業人員參考。

1。出廠時，標準鉑電阻溫度計應存放在配有起重機的特殊箱子中。取出或放入時，攪拌器應握住溫度計手柄，并用左手握住導線。不要搖晃它。輕拿輕放。劇烈晃動會對鉑絲造成應力，并改變Rtp電阻值。無論是否插入任何溫度測量介質，首先用酒精吸收棉球摩擦溫度計幾次。冷卻干燥后，將溫度計緩慢插入被測介質

2，標準鉑電阻溫度計插入鋅點爐時，首先溫度計應緩慢插入420℃退火爐預熱，然后溫度計應緩慢插入鋅點爐，達到熱平衡后開始測量。此操作的目的是保護溫度計，并使鋅凝固溫度平穩較長。在水三相點瓶中測量標準鉑電阻溫度計時，在預冷管中室溫預冷溫度計5-10分鐘，達到熱平衡后開始測量。請注意，在測量過程中，流經標準鉑電阻溫度計的電流為1mA。

3。當使用水箱或油箱作為溫度測量介質時，溫度計應使用木夾子固定，以防止攪拌水箱時溫度計損壞，但夾子不應太緊。測量后，取出溫度計并冷卻和干燥后，用軟布將溫度計擦拭干凈，尤其是在油箱中使用溫度計后。否則,溫度計的外管容易被污染,溫度計外壁的油會因退火而變黑，也會污染退火爐和檢定爐。在-50 ~ 0℃時，標準鉑電阻溫度計的插入深度應為150 ~ 200毫米。50℃以上標準鉑電阻溫度計的插入深度為200 ~ 300毫米。

4。zui近十年生產的標準鉑電阻溫度計，外管和骨架均由應時玻璃制成，zui的高使用溫度上限不一定相同。退火前必須加以區分，以免造成不必要的損失?。‘?dāng)標準鉑電阻溫度計在規定的上限溫度以上使用時，測量誤差將增加，填充在溫度計中的氣體通過玻璃接頭向外擴散。這種損害是不可逆轉的。同時，過熱會導致鉑絲下垂，或者鉑絲被污染，這也可能導致不可逆的損壞。

5。標準鉑電阻溫度計為避免高溫淬火，快速冷卻會損壞溫度計，這會導致溫度計內部鉑絲變形產生應力，改變溫度計，還可能導致溫度計外管的晶體吸收，縮短溫度計的使用壽命。

溫度計退火時，必須等到熔爐基本穩定在設定值后再放溫度計。退火溫度很高，所以溫度計應隨爐溫冷卻，放入時應更加小心。退火時間到達后，您不能取出它溫度計。取出前冷卻至420℃以下。

標準鉑電阻溫度計鉑絲輕微變形，導致電阻值微小變化。在適當溫度下進行短期退火后，電阻值可以恢復到其大概的預變形值。然而，如果大變形退火在較高溫度下持續很長時間，電阻值不能恢復到其假定的預變形值。由于殘余應力或多或少存在，必須避免變形。因此，應定期檢查標準鉑電阻溫度計在使用過程中鉑絲的異常和下垂。此外，溫度計應定期檢查水三點電阻值。如果發現實測電阻值與證書中的值相差很大，一級標準鉑電阻溫度計大于5mK，二級標準鉑電阻溫度計大于10mK，應提前提交溫度計。

溫馨提示:
標準鉑電阻溫度計制造工藝復雜，不耐振動，應時玻璃外管容易斷裂。它對操作有更高的要求，這是它的缺點。然而，一級標準鉑電阻溫度計和二級標準鉑電阻溫度計在0-420℃范圍內的總測量不確定度分別小于0.012℃和0.05℃，遠遠超過標準熱電偶的溫度測量精度。它目前是國際公認的zui精密溫度測量?jī)x。其應用越來越廣泛，優勢也越來越突出。在實際工作中，應合理、正確地使用標準鉑電阻溫度計并盡可能消除或減少引起誤差的因素，以便獲得高精度的測量。
